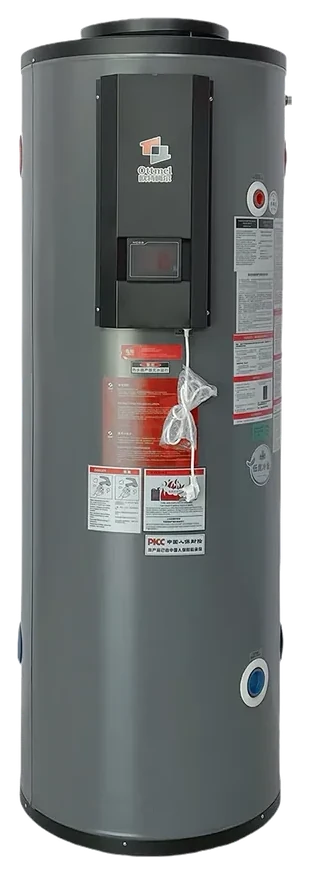

Termo a gas de condensación bajo NOx – Serie PRO
- Eficiencia térmica ≥107%
- NOx < 30 mg/m³
- 30–99 kW
Gas

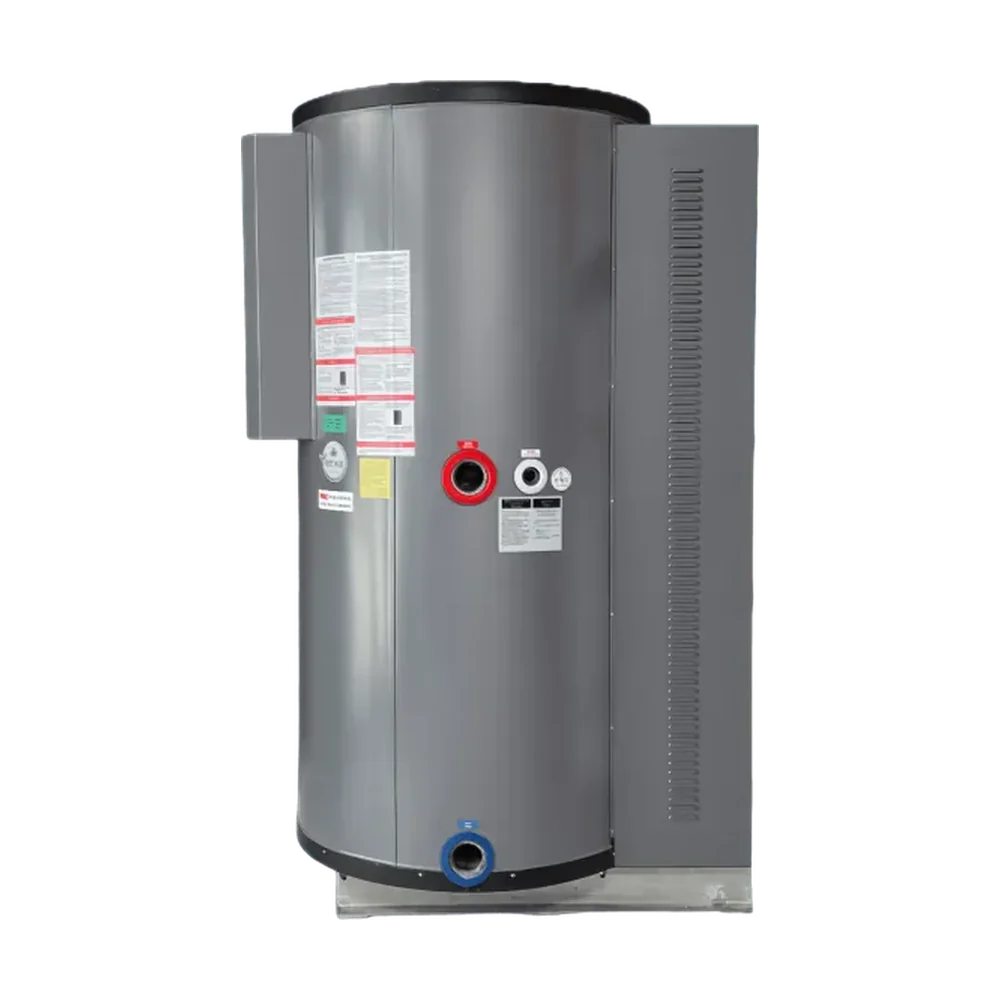

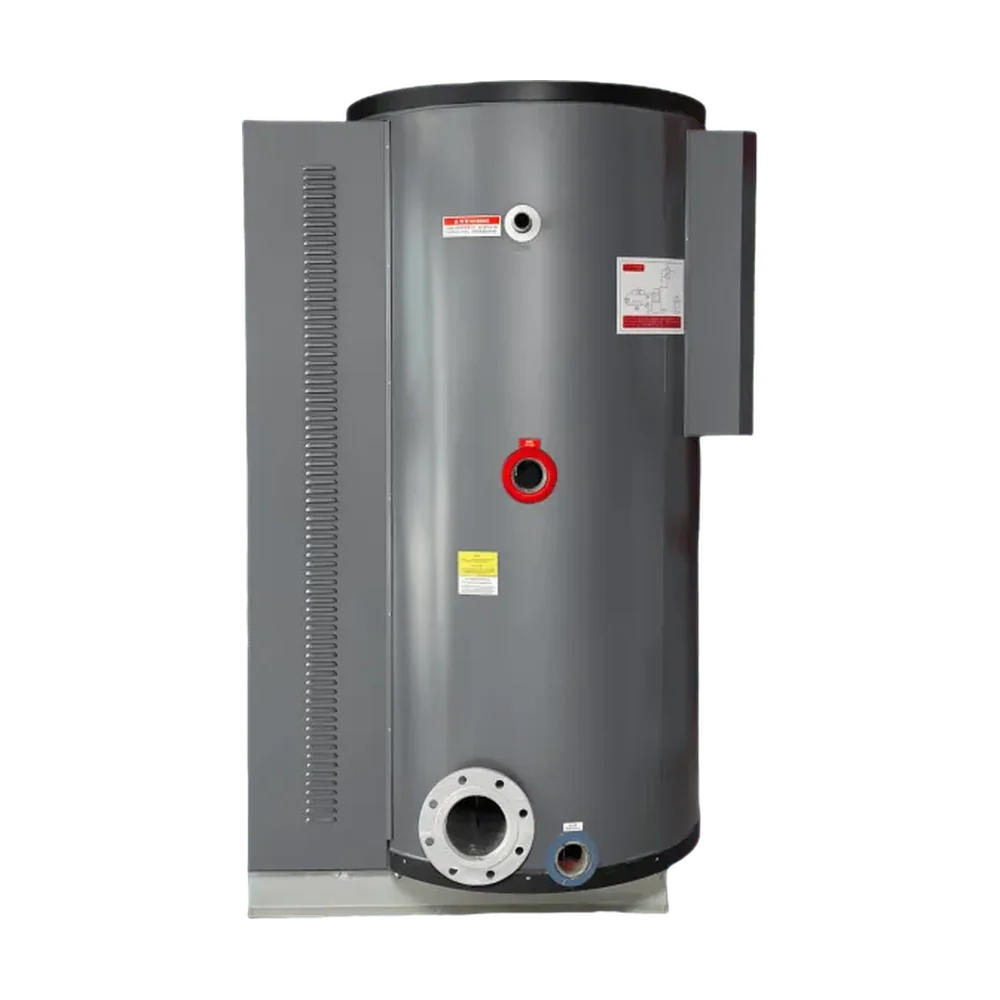

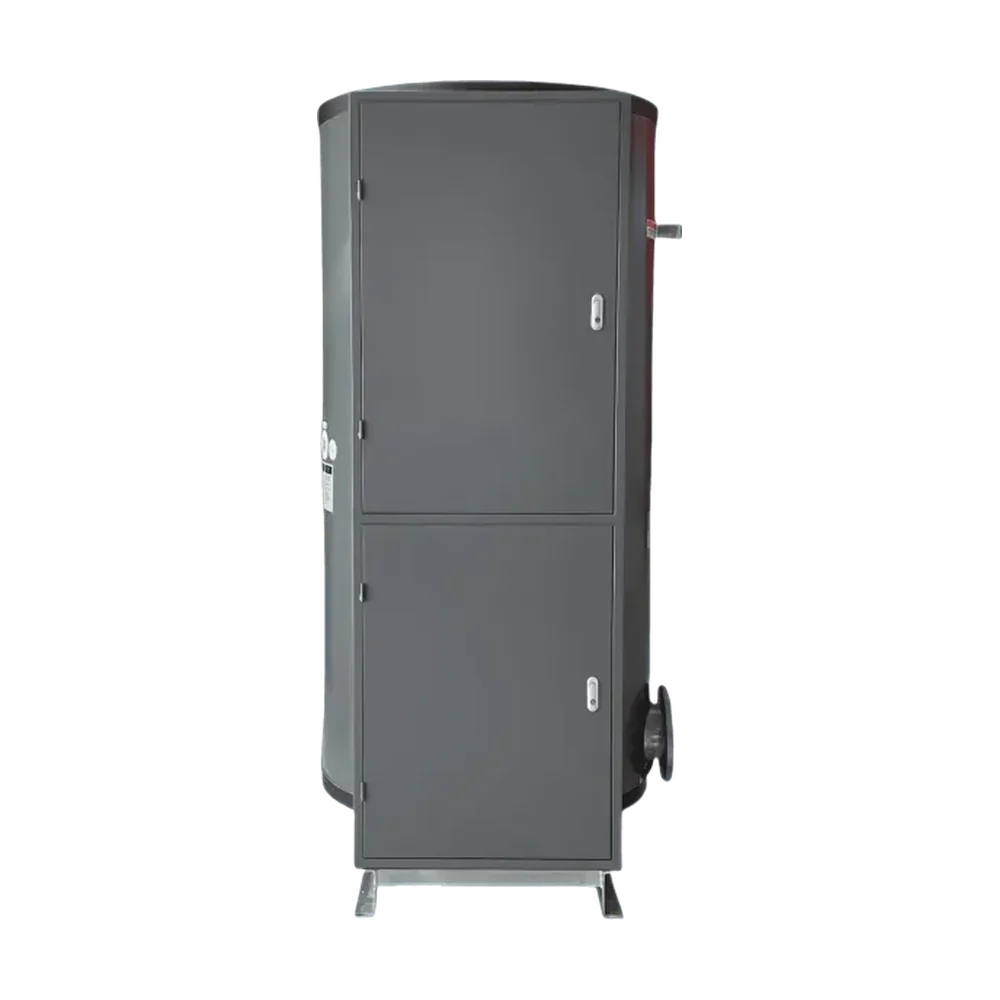

Caldera pirotubular de condensación con premezcla y acumulación
Caldera pirotubular de condensación con premezcla total y acumulación de agua integrada, que funciona como caldera de agua caliente sanitaria y como caldera de calefacción para hoteles, fábricas, aeropuertos, escuelas, hospitales y otros edificios institucionales.
- 240–700 kW
- NOx 22.3–24.7 mg/m³
- Modulación hasta 12:1
- Garantía de 2 años
Características principales
Doble función
Funciona como caldera de agua caliente sanitaria y como caldera de calefacción.
Sistema simplificado
Acumulación de agua integrada para suministro directo de agua caliente, sin tanque de acumulación externo ni intercambiador de placas, lo que reduce el costo total del sistema. La bomba del circuito primario está integrada en la caldera.
Combustión
Combustión de premezcla total con relación aire-gas constante y control adaptativo que compensa las fluctuaciones de presión del gas; relación de modulación de hasta 12:1.
Bajo mantenimiento
Intercambiador pirotubular vertical de aleación, diseñado para evitar obstrucciones en humos y agua.
Garantía
Garantía de 2 años.
Especificaciones técnicas
Especificaciones técnicas
| Modelo | CBF240 | CBF350 | CBF700 |
|---|---|---|---|
| Potencia nominal (kW) | 240 | 350 | 700 |
| Potencia del quemador, 50/30 °C (kW) | 25.6–245.2 | 39.2–358.3 | 75.6–714.5 |
| Potencia del quemador, 80/60 °C (kW) | 24.3–232.8 | 34–339 | 66.5–679.2 |
| Eficiencia térmica, 50/30 °C (%) | 102.4 | 102.6 | 102.6 |
| Eficiencia térmica, 80/60 °C (%) | 97.8 | 97.2 | 97.4 |
| Eficiencia térmica al 30% de carga, retorno 30 °C (%) | 104.2 | 104.4 | 104.7 |
| Tipo de gas | Gas natural | Gas natural | Gas natural |
| Presión de gas (Pa) | 3000–5000 | 3000–5000 | 3000–5000 |
| Longitud máx. de chimenea (m) | 30 | 30 | 30 |
| Material de chimenea | PP / acero inoxidable | PP / acero inoxidable | PP / acero inoxidable |
| Consumo de gas (m³/h) | 24.1 | 34.8 | 69.2 |
| Emisiones de NOx (mg/m³) | 22.3 | 24.7 | 24.7 |
| Presión máx. de operación | Atmosférica | Atmosférica | Atmosférica |
| Ancho A / altura B (mm) | 710 / 1750 | 1000 / 1750 | 1200 / 1750 |
| Altura total C / profundidad total D (mm) | 2150 / 860 | 2150 / 1150 | 2450 / 1650 |
| Peso neto (kg) | 396 | 676 | 920 |
| Entrada / salida de agua | DN50 | DN65 | DN100 |
| Conexión de humos (mm) | 160 | 200 | 250 |
| Conexión de gas | DN25 | DN25 | DN32 |
| Drenaje de condensados | DN20 | DN25 | DN32 |
Datos publicados por OTTMEL. Las especificaciones pueden cambiar; confirme la ficha técnica vigente con nuestro equipo de ventas antes de realizar un pedido. El tipo de gas, la tensión y otros requisitos propios de cada mercado deben confirmarse para cada proyecto.
Aplicaciones típicas
- Hoteles
- Fábricas
- Aeropuertos
- Escuelas
- Hospitales
- Instituciones con demanda de agua caliente y calefacción las 24 horas
Productos relacionados
Gas
Termo a gas bajo NOx – Serie PLUS
- Eficiencia térmica hasta 98%
- NOx < 30 mg/m³
- Tanque de 400 L
Gas

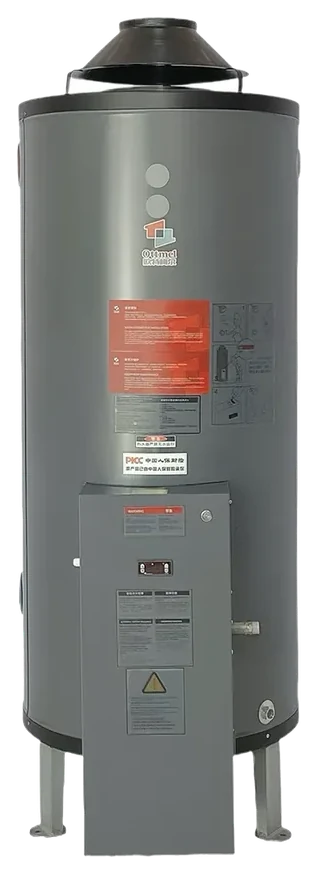

Termo acumulador a gas – Serie CLASSIC
